LCD液晶屏工作原理

LCD液晶屏工作原理

2011-11-21

簡單的來說,屏幕能顯示的基本原理就是在兩塊平行板之間填充液晶材料,通過電壓來改變液晶材料內部分子的排在列狀況,以達到遮光和透光的目的來顯示深淺不一,錯落有致的圖象,而且只要在兩塊平板間再加上三元色的濾光層,就可實現顯示彩色圖象。

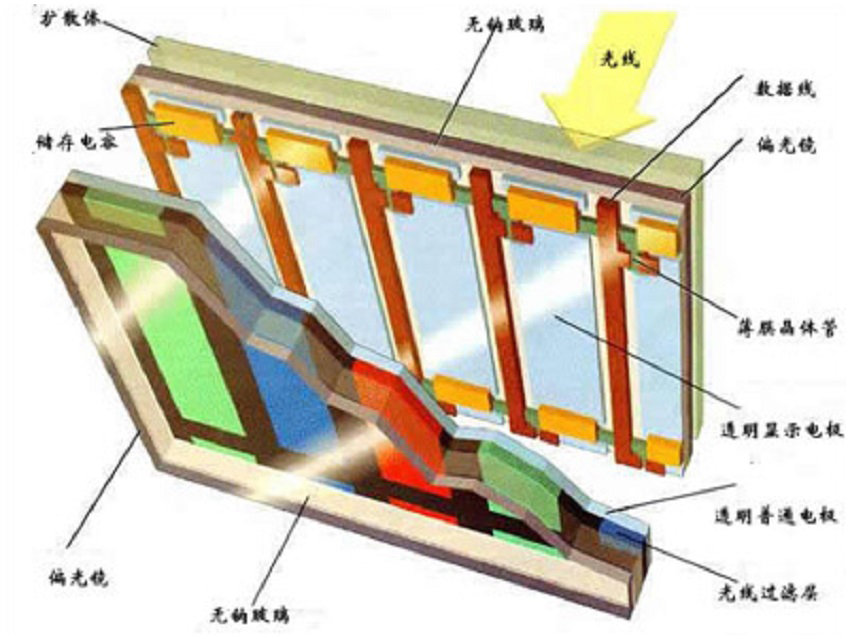

LCD液晶屏工作原理 LCD 液晶屏是 Liquid Crystal Display 的簡稱,LCD 的構造是在兩片平行的玻璃當中放置液態的晶體,兩片玻璃中間有許多垂直和水平的細小電線,透過通電與否來控制桿狀水晶分子改變方向,將光線折射出來產生畫面。比CRT要好的多,但是價錢較其貴。

液晶是一種有機復合物,由長棒狀的分子構成。在自然狀態下,這些棒狀分子的長軸大致平行。LCD第一個特點是必須將液晶灌入兩個列有細槽的平面之間才能正常工作。這兩個平面上的槽互相垂直(90度相交),也就是說,若一個平面上的分子南北向排列,則另一平面上的分子東西向排列,而位于兩個平面之間的分子被強迫進入一種90度扭轉的狀態。由于光線順著分子的排列方向傳播,所以光線經過液晶時也被扭轉90度。但當液晶上加一個電壓時,分子便會重新垂直排列,使光線能直射出去,而不發生任何扭轉。LCD的第二個特點是它依賴極化濾光片和光線本身,自然光線是朝四面八方隨機發散的,極化濾光片實際是一系列越來越細的平行線。這些線形成一張網,阻斷不與這些線平行的所有光線,極化濾光片的線正好與第一個垂直,所以能完全阻斷那些已經極化的光線。只有兩個濾光片的線完全平行,或者光線本身已扭轉到與第二個極化濾光片相匹配,光線才得以穿透。LCD正是由這樣兩個相互垂直的極化濾光片構成,所以在正常情況下應該阻斷所有試圖穿透的光線。但是,由于兩個濾光片之間充滿了扭曲液晶,所以在光線穿出第一個濾光片后,會被液晶分子扭轉90度,最后從第二個濾光片中穿出。另一方面,若為液晶加一個電壓,分子又會重新排列并完全平行,使光線不再扭轉,所以正好被第二個濾光片擋住。總之,加電將光線阻斷,不加電則使光線射出。當然,也可以改變LCD中的液晶排列,使光線在加電時射出,而不加電時被阻斷。
