TFT LCD液晶屏電磁干擾種類及防護

TFT LCD液晶屏電磁干擾種類及防護

2024-11-1

TFT LCD液晶屏在日常使用中,可能會受到電磁干擾時,可能會表現出多種不良反應,這些干擾通常可以分為兩大類:傳導干擾和輻射干擾。根據不同的干擾類型,采取相應的防護措施是非常重要的。以下是TFT LCD液晶屏可能遇到的電磁干擾種類及其防護措施。

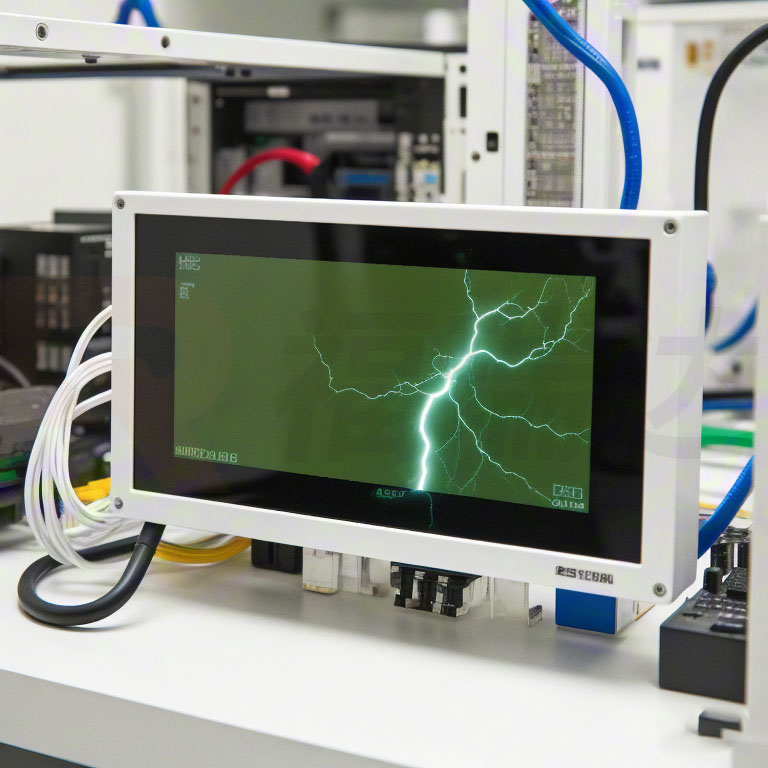

TFT LCD液晶屏電磁干擾種類及防護

一.電磁干擾種類

1.傳導干擾

  • 也可能導致屏幕顯示錯誤的字符或數據。
  • 通過電源線或信號線傳播的干擾。
  • 可能會導致液晶屏出現白屏、藍屏或無顯示的情況。

2.輻射干擾

  • 由附近的電磁場輻射引起,比如來自無線通信設備或其他電子設備的輻射。
  • 可能會導致屏幕顯示異常,如畫面產生錯誤的字符或亂點,或者畫面平移、上下顛倒等現象。

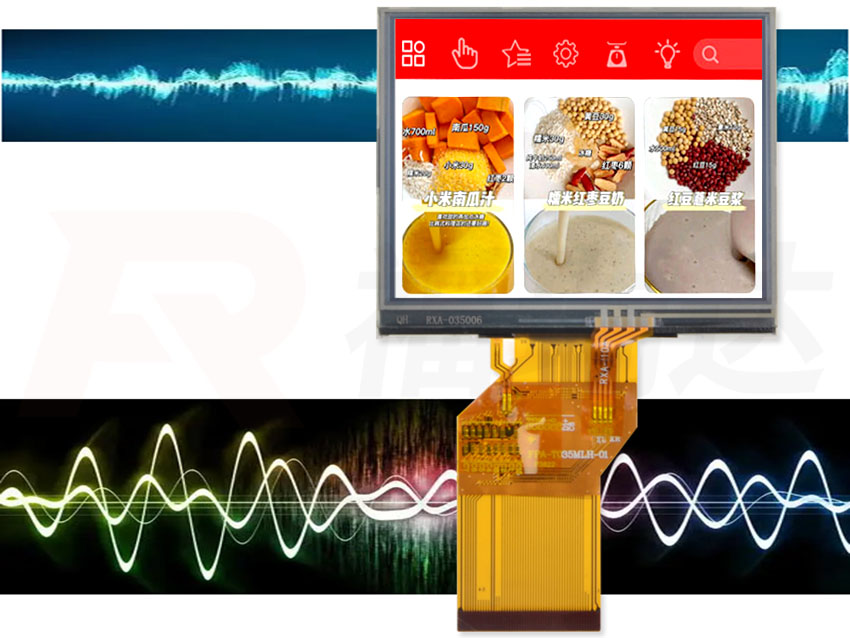

TFT LCD液晶屏電磁干擾種類

二.防護措施

1.對于電源線的干擾

  • 在最接近TFT LCD的位置,在電源線VDD、VSS之間并聯一個穩壓電容(例如10μF)和一個濾波電容(例如0.1μF或0.01μF)。
  • 這些電容能夠幫助過濾掉電源線上的高頻噪聲,減少干擾對液晶屏的影響。

2.對于信號線的干擾

  • 在最接近TFT LCD的位置,在信號線與VSS之間并聯一個濾波電容(例如0.1μF或0.01μF)。
  • 對于關鍵信號線,如/WR、/RD、E、/CS、RS等,可以考慮加入100~300pF的小電容到地(VSS),以減少信號線上的干擾。

3.屏蔽措施:

  • 使用磁環、錫箔或銅箔作為TFT LCD傳輸線的屏蔽,以阻擋外部電磁干擾。
  • 改變TFT LCD傳輸線的走向,盡量遠離可能的干擾源。
  • 盡量縮短TFT LCD傳輸線的長度,減少感應面積。

4.靜電干擾

  • 確保TFT LCD模組的金屬框架良好接地,或者連接到VSS,或讓其保持浮動狀態。
  • 在TFT LCD模組的金屬框架與設備的金屬外殼之間添加絕緣墊,以減少靜電干擾。

5.綜合考慮

  • 在設計階段就應考慮TFT LCD的布局和布線,避免將敏感線路布置在易受干擾的位置。
  • 使用高質量的元件和材料,提高整個系統的抗干擾能力。

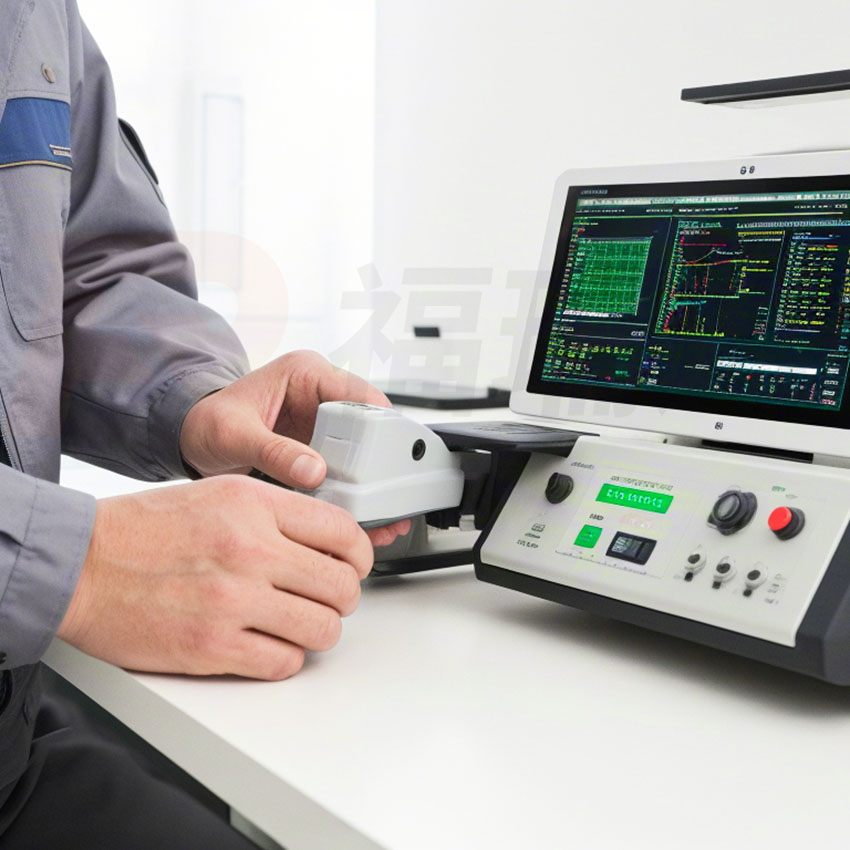

TFT LCD液晶屏電磁干擾防護

通過對TFT LCD液晶屏可能遇到的電磁干擾的了解,對于TFT LCD液晶屏的電磁干擾問題不容忽視,需要通過實施有效防護措施,以減少TFT LCD液晶屏受到的電磁干擾,保證顯示效果和系統的穩定性。
